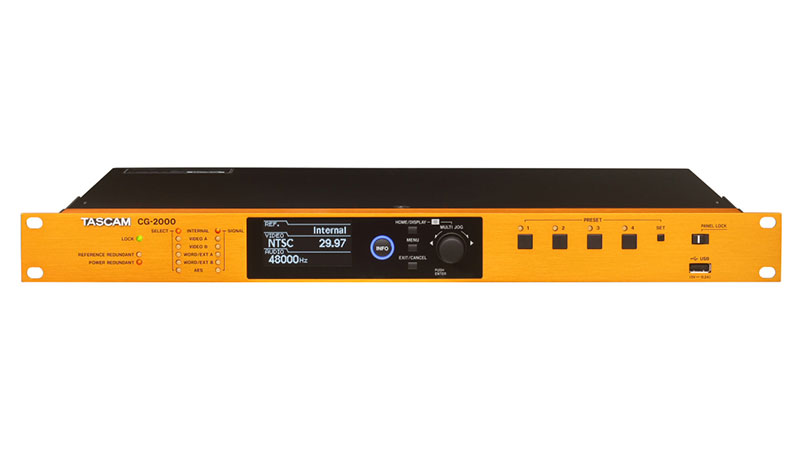

TASCAM CG2000 /CG-2000 마스터 클럭제네레이터 W/DUAL POWER
아웃보드CG-2000
Master Clock Generator with Dual Power
Master Clock Generator CG-2000리던던시 타입의 파워, 비디오 및 오디오 클럭 지원 방송국 및 포스트 프로덕션 현장에서 요구되는 기능을 갖춘 최고의 Clock Generator 시리즈 방송용 및 대규모 포스트 포로덕션 용으로 설계된 CG-2000.
소규모부터 대규모 포스트 프로덕션을 위한 CG-1800. 사운드 엔지니어 및 뮤지션을 위한 CG-1000. 사용자는 자신의 필요화 환경에 맞는 최상의 모델을 선택할 수 있습니다. 내부 클럭은 환경과 온도의 영향을 받지 않는 고정밀 OCXO를 사용합니다. 모든 모델은 +/- 0.01 ppm(공장 출하시 수치) 클럭 주파수 정밀도와 +/- 0.005ppm/day의 주파수 안정성을 자랑하는 고정밀 OCXO (oven-controlled crystal oscillator)를 사용합니다. 또한 CG-2000에는 가능한 경우 10MHz 시그널을 지원하는 외부 입련 커넥터가 장착되어 있기 때문에 필요하다면 루비듐 클럭 또는 GPS 클럭에 연결하여 시스템의 정밀도를 더욱 향상시킬 수 있습니다.
TASCAM에서 직접 개발 된 지터 관리 회로는 외부 클럭 지터를 줄여 비디오 및 워드 출력에 안정적인 클럭 신호를 제공합니다.
glitch가 없는 relock회로는 클럭 드롭 아웃 및 복구 중에도 지속적인 클럭 위상을 유지하여 잡음 및 스킵이 발생하는 것을 효과적으로 방지하여 사용자에게 높은 신뢰성과 안정성을 제공합니다. 문제 감지를 위한 또 다른 기능으로 로깅 기능이 포함되어 있습니다. CG-2000 및 CG-1800은 4개의 비디오 출력을 갖추고 있습니다. 모든 시리즈에는 12개의 워드 클럭 출력, 2개의 AES3 /11 및 2개의 /PDIF 디지털 출력이 포함되어 있어 대규모 동기화 시스템을 구축할 수 있습니다. 또한 2xFs, 4xFs 및 256xFs 출력뿐만 아니라 Protools 및 다른 DAW 시스템과도 호환됩니다. 출력 장비의 끝부분에 입력 레벨 측정(CG-2000 및 CG-1800만 해당) 및 입력 주파수를 측정하는 애널라이저 기능이 포함되어 있어 문제 발생 시 문제 해결을 지원합니다. 워드 클럭의 출력 레벨은 서로 다른 레벨로 조정할 수 있어 최적의 신호 레벨을 연결 장비에 공금할 수 있습니다. 외부 발진기를 통한 자체 교정 기능으로 사용자 유지 보수의 가능 크리스털 오실레이터는 시간이 지남에 따라 변하기 때문에 오실레이터를 최상의 상태로 유지하기 위해서는 정기적인 교정이 필요합니다.
CG 시리즈에는 자가 교정 기능이 있어 사용자가 손쉽게 유지 보수를 수행할 수 있습니다.(자체 교정 기능을 사용하려면 GPS 안테나가 내장된 별도의 PPS 10MHz 오실레이터가 필요합니다.) 제품의 설계는 당기거나 비트는 힘에 대해 견고한 저항력을 가진 매우 튼튼한 암페놀 BNC 커넥터, 비틀림으로 인한 접촉 불량을 방지하는 각 커넥터 별로 독립적인 회로 보드를 사용하여 내구성을 확보하였습니다. TASCAM의 축적된 전문 기술 장비의 개발을 통한 디지털 동기화 기술의 노하우가 클럭 제너레이터 프로페셔널 제품을 개발하기 위해서 사용되었습니다. Series LineupCG-2000 Broadcasting and post production Spec description| | CG-2000 | CG-1800 | CG-1000 | | Inputs | | | VIDEO INPUTS | | | Connector | BNC×2(A/B) | BNC | - | | Input level | 0.5Vp-p to 2.0Vp-p | - | | Input impedance | 75ohm (ON/OFF selectable by menu) | - | | Input signal | | | SD video black burst | NTSC(29.97), NTSC B/W(30), PAL(25) | - | | HD video tri-level | | | 720p | 50, 59.97, 60 | - | | 1080p | 23.976, 24, 25, 29.97, 30, 59.94, 60 | - | | 1080i/psf | 23.976, 24, 25, 29.97, 30 | - | | Allowable frequency deviation | +/-10ppm | - | | WORD/EXT INPUTS | | | Connector | BNC×2(A/B) | BNC | | Input level | 0.5Vp-p to 5.0Vp-p | | Input impedance | 75ohm/50ohm(75/50/OFF selectable by menu) | | Supported frequencies | | | WORD CLOCK | 32kHz, 44.1kHz, 48kHz, 88.2kHz, 96kHz, 176.4kHz, 192kHz | | ATOM | 10.0 MHz | | GPS | 10.0MHz | | Allowable frequency deviation | +/-50ppm | | AES3/11 INPUT | | | Connector | XLR-3-31(1:GND, 2:HOT, 3:COLD) | | Input level | 0.2Vp-p to 10Vp-p | | Input impedance | 110ohm | | Format | AES11-2003, AES3-2003, IEC60958-4 | | Supported frequencies | 32kHz, 44.1kHz, 48kHz, 88.2kHz, 96kHz, 176.4kHz, 192kHz | | Allowable frequency deviation | +/-50ppm | | CALIBLATION INPUT | | | Connector | BNC | | Input level | 0.5 to 5.0 Vp-p | | Input impedance | 50ohm(ON/OFF selectable by menu) | | Supported frequencies | | | ATOM | 10.0 MHz | | GPS | 10.0MHz, PPS | | Outputs | | | VIDEO OUTPUTS | | | Connector | BNC×4(1-4) | - | | Output impedance | 75ohm | - | | Output signal | | | SD video black burst | NTSC(29.97), NTSC B/W(30), PAL(25) | - | | HD video tri-level | | | 720p | 50, 59.97, 60 | - | | 1080p | 23.976, 24, 25, 29.97, 30, 50, 59.94, 60 | - | | 1080i/psf | 23.976, 24, 25, 29.97, 30 | - | | WORD OUTPUTS | | | Connector | BNC×12(1-12) | | Output level | 1.0Vp-p to 3.5Vp-p (adjustable in 0.5V steps by menu) | | Output impedance | 75ohm | | Supported frequencies | 32kHz, 44.1kHz, 48kHz, 88.2kHz, 96kHz, 176.4kHz, 192kHz
1/4xFs, 1/2xFs, 1xFs, 2xFs, 4xFs, 256xFs (Only OUTPUTS 11-12) | | AES3/11 OUTPUTS | | | Connector | XLR-3-31(1:GND, 2:HOT, 3:COLD)×2(1-2) | | Output level | 2.5Vp-p | | Output impedance | 110ohm | | Format | AES11-2003, AES3-2003, IEC60958-4 | | Supported frequencies | 32kHz, 44.1kHz, 48kHz, 88.2kHz, 96kHz, 176.4kHz, 192kHz | | S/PDIF OUTPUTS | | | Connector | RCA pin jacks ×2(1-2) | | Output level | 0.5Vp-p | | Output impedance | 75ohm | | Format | IEC60958-3 | | ALARM OUTPUT | | | Connector | 6-pin Euroblock connector | - | | Output level | Open collector | - | | Transmission method | Parallel | - | | Output impedance | 10ohm | - | | Withstand voltage | 20V | - | | Maximum current | 35mA | - | | USB | A data transfer use by a USB flash drive | | Connector | 4-pin type B | | Protocol | USB2.0 High Speed (480Mbps) | | Power supply rating | DC5.0V, 0.2A | | Internal oscillator performance | | | TYPE | OCXO | | frequency accuracy | +/-0.01ppm(factory default value) | | frequency stability | +/-0.005ppm / day | | Power | AC100V to 240V, 50/60Hz | | Power consumption | 14W | 11.5W | 10W | | Dimensions | 483(W)×45(H)×310(D)mm | | Weight | 3.3kg | 3.2kg | 3.1kg | | Operating temperature range | 0˚C to 40˚C | | Included accessories | Power cords×2, rackmounting screw kit, operation manual (with warranty) | Power cords, rackmounting screw kit, operation manual (with warranty) |
